ШПС-24

Модель: ШПС-24

18260.00 руб.

Описание

Предназначен для группового питания размещенных в нем приборов пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации и другого оборудования, требующего резервированного электропитания напряжением 24 В постоянного тока.
Сертифицирован в соответствии с требованиями Технического регламента (ГОСТ Р 53325-2012) и Технических регламентов Таможенного союза.

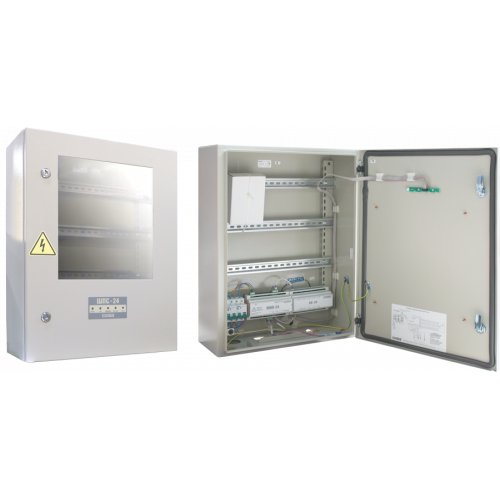

ШПС-24 представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ" и другие имеющие возможность крепления на DIN-рейку. Дополнительные приборы можно устанавливать на переднюю дверь с помощью дополнительных DIN-реек (входят в монтажный комплект поставляемый отдельно). Цепи ~220 В защищены автоматическими выключателями. В шкаф устанавливаются две аккумуляторные батареи 12 В емкостью по 17 А*ч (не входят в комплект поставки)
Внутри шкафа установлены:
- модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
- блок коммутации "БК-24", который позволяет организовать:
  - семь каналов питания приборов с индивидуальной защитой от перегрузки по току
  - подключение семи приборов к линии интерфейса RS-485 и сетевого контроллера к выходу с "усиленной" защитой для подключения внешних приборов
общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)
ШПС-24 исп.01 имеет прозрачное окно

ШПС-24 исп.02 имеет степень защиты корпуса IP54

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
		ШПС-24	ШПС-24 исп.01	ШПС-24 исп.02
Питание шкафа		от однофазной сети переменного тока номинальным напряжением 220 В, частотой 50 Гц
Номинальное выходное напряжение:	при питании от сети	(27,2±0,6) В
Номинальное выходное напряжение:	при питании от батарей	(19…27) В
Номинальный суммарный ток нагрузки		2 А
Общее количество выходов напряжением "24 В" для подключения приборов		7
Общее количество выходов "RS-485" для подключения приборов		8
Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более		120 ВА
Максимальный ток по одному выходу "24 В" блока коммутации		0,4 А
Габаритные размеры, не более		650×500×220 мм
Масса шкафа (с аккумуляторными батареями), не более		30 кг
Степень защиты, обеспечиваемая оболочкой		IР40	IР40	IР54
Возможность установки монтажного комплекта МК-1		есть	нет	есть
