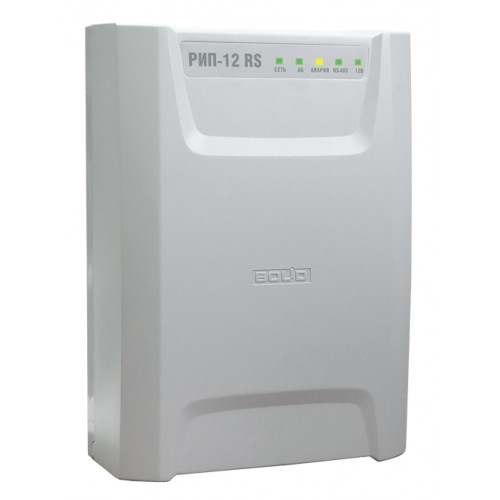

РИП-12 ИСП.51 (РИП-12-3/17П1-Р-RS)
- Модель: РИП-12 ИСП.51 (РИП-12-3/17П1-Р-RS)
-
0.00 руб.
- Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)
- "Неисправность батареи" (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
- Расширенный диапазон входного напряжения сети
- Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
- Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при ее разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
- Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
- Энергонезависимый буфер событий
- Релейный выход для сигнала "Неисправность"
- Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА Напряжение сети (150...250) В Выходное напряжение при питании от сети (13,6±0,6) В при питании от АБ (10...13,6) В Номинальный выходной ток 3 А Максимальный выходной ток (10 мин.) 4 А Максимальная мощность, потребляемая от сети 110 ВА Собственный ток потребления от АБ не более 40 мА Емкость АБ 17 А·ч Световая индикация 5 светодиодных индикатора для отображения режимов работы и неисправностей Встроенный звуковой сигнализатор есть Датчик вскрытия корпуса есть Интерфейс RS-485, протокол Орион Буфер событий 95 событий Релейный выход ("Неисправность") 1 шт., оптореле Максимальные напряжение и ток коммутации реле (80 В, 50 мА) Время технической готовности не более 6 с Рабочий диапазон температур от -10 до +40 °C Относительная влажность до 90% при +25 °C Степень защиты корпуса IР30 Габаритные размеры 230х320х110 мм Вес РИП не более 0,5 кг (с батареей не более 3,5 кг) Средний срок службы 10 лет Программирование РИП Программа UProg.exe Подключение к ПК при программировании Через интерфейс RS-485 с помощью преобразователя интерфейсов Тип подключения к РИП Клеммные колодки под винт
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.ммТип монтажа настенный, навесной
