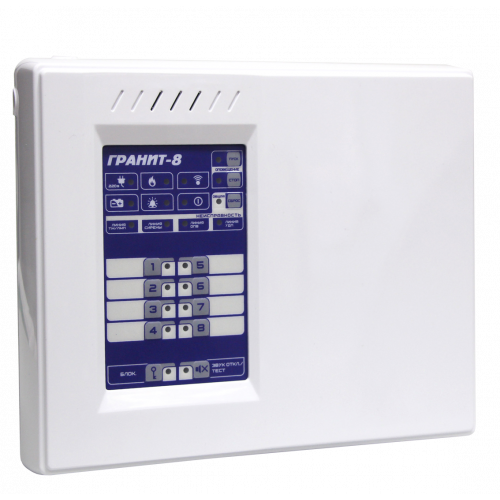

Гранит 8

Назначение

Гранит-8 (USB) с коммуникаторами предназначен для работы в составе интегрированной системы безопасности "ЛАВИНА" версии 6.3.0 и выше в качестве объектового прибора. "Гранит-8/5/8/12" обеспечивает централизованную и локальную охрану объектов, оборудованных охранными и пожарными извещателями.

Для программирования прибора и коммуникаторов в его составе не требуется переводить оборудование в специальный режим. Перевод прибора в режим программирования осуществляется по команде от программного обеспечения.

Основные сведения

Основные режимы работы:

• дежурный режим;
• режим программирования;

«Гранит-8» может выдавать 9 видов извещений на встроенные и внешние индикаторы и оповещатели:

• «Норма» - передается замкнутым состоянием контактов реле ПЦН;
• «Тревога» - при срабатывании извещателя в охранном ШС;
• «Внимание» - при срабатывании одного извещателя в пожарном ШС;
• «Пожар» - при срабатывании двух извещателей или при повторном срабатывании извещателя после сброса состояния (в зависимости от выбранной тактики) в пожарном ШС;
• «Неисправность ШП" - при коротком замыкании или обрыве пожарного ШС;
• «Сеть» - при наличии напряжения в сети;
• «Резерв» - при переходе прибора на питание от аккумулятора;
• «Разряд» - при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В;
• «Вскрытие» - при снятии крышки прибора.

По каналам городской телефонной сети, сотовых операторов GSM, по IP- и GPRS-каналам на ПЦН интегрированной системы безопасности «Лавина» передаются следующие виды извещений:

• «Старт прибора» - подача питания на прибор.
• «Взят на охрану» – ШС прибора поставлен на охрану (с указанием номера идентификатора).
• «Снят с охраны» – ШС прибора снят с охраны (с указанием номера идентификатора).
• «Прибор работает» – передается через программируемый интервал времени (от 12 мин до 24 ч.).
• «Тревога» – в охранном ШС прибора сработал извещатель.
• «Внимание» – в пожарном ШС сработал один ИП.
• «Пожар» – в пожарном ШС сработали один или два пожарных извещателя (в зависимости от настроек ШС).
• «Неисправность ШП» – неисправен пожарный ШС прибора.
• «Нет 220В» – напряжение сети питания 220 В отсутствует.
• «220В норма» – восстановление напряжения сети питания 220 В.
• «Выключение АБ» – отключение аккумулятора от клемм прибора.
• «АБ норма» – восстановление аккумулятора.
• «Санкционированное программирование» – прибор перепрограммирован.
• «Несанкционированное программирование» – прибор перепрограммирован, но код аутентификации не введен (или введён не правильно).
• «Конфигурация синхронизирована» - в базу данных записана конфигурация после программирования.
• «Конфигурация не синхронизирована» - неизвестная конфигурация, требуется перепрограммирование.
• «Корпус открыт/закрыт» – срабатывание тампера при открывании/закрывании крышки прибора.
• «Включение/выключение реле» – включение/выключение реле ПЦН1, ПЦН2, ОК.
• «Контроль наряда» – предъявлен ключ с признаком «Контроль наряда» (ключ контроля наряда).
• «Вызов наряда» - предъявлен ключ с признаком «Вызов наряда» (ключ тревоги).
• «Неисправность» – неисправность одного из параметров прибора: напряжение +24В, КЗ на выходе «+12В», неисправность выходов «ЛМП», «СИР», «ОК».
• «Норма» – (прибор в норме) неисправности устранены.
• «Перепостановка» - поставлен на охрану автовозвратом после тревоги. Либо перепостановка ШС с помощью обратного канала управления.

Для каждого ШС отдельно могут быть запрограммированы следующие параметры:

• тип ШС (пожарный, охранный);
• тактика (открытая/закрытая дверь – при охранном ШС, 2ИП/РЗ – при пожарном ШС);
• номер реле ПЦН, на который будет выдаваться сигнал тревога, пожар, внимание или неисправность ШП;
• круглосуточный режим (нет снятия/постановки ключом Touch Memory);
• наличие режима «тихая тревога»;
• интервал времени задержки постановки на охрану (3…90 секунд);
• интервал времени задержки включения сирены при нарушении охранных ШС и задержка извещения при задержке сирены (нет/да – 15 секунд).

Для прибора могут быть заданы следующие общие параметры:

• время звучания сирены при «Пожаре» (не ограничено / 4 минуты);
• автовозврат в режим охраны (для охранных ШС – нет / да 3 минуты);
• выдача сигнала «Внимание» на ПЦН (для пожарных ШС);
• подтверждение звуком постановки/снятия ШС на охрану внешним звуковым оповещателем;
• интервал передачи на ПЦН «Лавина» извещения «прибор работает» 12 минут… 24 часа;
• выдача извещения о неисправности прибора на реле ПЦН1 и отсутствии 220В на реле ПЦН1;
• номер основного коммуникатора (1 или 2);
• время переключения на резервный (1…8 минут) и обратно на основной (30 минут…4 часа) коммуникатор;

Записывать и считывать конфигурацию в приборе возможно как по частям, так всю сразу. Конфигурация прибора поделена на следующие части:

• Основные настройки прибора, настройки ШС;
• Настройки коммуникаторов (отдельно для каждого из двух возможных);
• Ключи прибора.

После программирования прибора при первом включении его в рабочий режим, на ПЦН «Лавина» поступает извещение «Санкционированное программирование».
