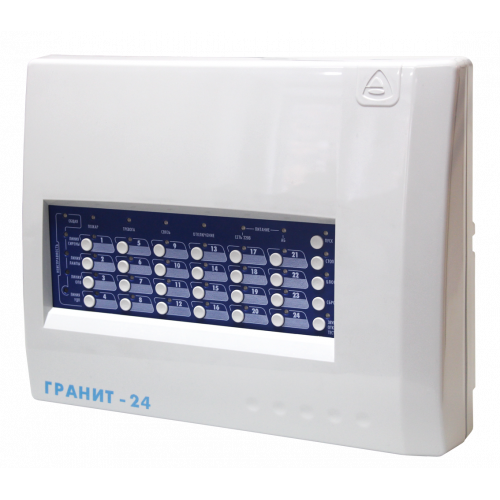

Гранит 24

Назначение

Прибор приемно-контрольный и управления охранно-пожарный «Гранит-24» предназначен для автономной и централизованной охраны объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Прибор сообщает о происходящих на объекте событиях и обеспечивает включение устройств оповещения и передачу извещений на пульт централизованного наблюдения (ПЦН).

Прибор может выдавать 9 видов извещений: «Норма», «Тревога», «Внимание», «Пожар», «Неисправность», «Сеть», «Резерв», «Разряд», «Вскрытие».

• «Норма» — передается замкнутым состоянием контактов реле ПЦН
• «Тревога» — формируется при срабатывании извещателя в охранном ШС
• «Внимание» — формируется при срабатывании одного извещателя в пожарном ШС
• «Пожар» — формируется при срабатывании двух извещателей в пожарном ШС
• «Неисправность» — формируется при коротком замыкании или обрыве пожарного ШС
• «Резерв» — формируется при переходе прибора на питание от аккумулятора
• «Разряд» — формируется при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В
• «Вскрытие» — формируется при попытке снять крышку прибора

При использовании ШС как пожарного, режим охраны включается, по истечении задержки 2 сек. Если ШС нарушен, перед включением режима охраны происходит автоматический сброс питания всех ШС и выхода "+12В" на время 3 секунды.

Прибор имеет светодиодные индикаторы состояния ШС, индикаторы "Сеть" и "Резерв" для контроля наличия заряженного аккумулятора, "НСП" для индикации состояния неисправности и "ПЦН" (в этой версии не используется).

Есть выходы типа "открытый коллектор" для подключения светового и звукового оповещателей. Световой оповещатель выключен, когда все ШС сняты с охраны, светится непрерывно после взятия хотя бы одного ШС под охрану и мигает режиме тревоги. Встроенный звуковой сигнализатор выдает непрерывный звуковой сигнал при извещениях "Неисправность" и "Тревога" (длительностью 1 мин) и прерывистые сигналы при извещениях "Внимание" (периодичность 2 с) и "Пожар" (периодичность 1 с).

Особенности

• 24 шлейфа сигнализации (ШС) с функциями охранного или пожарного
• Прибор контролирует состояние ШС по величине их сопротивления
• Передача тревожных извещений на ПЦН по четырем каналам выполняется разрывом линий ПЦН с помощью контактов реле
• Возможность постановки на охрану и снятия с охраны любого ШС по отдельности нажатием кнопки этого ШС. Постановка/снятие на охрану ШС подтверждается коротким звуковым сигналом
• Раздельная или групповая постановка на охрану (снятие с охраны) всех ШС электронными ключами Touch Memory
• Реализован режим охраны с "закрытой дверью"
• Для быстрой диагностики индикации есть кнопка "Тест", при нажатии которой проверяется работоспособность светодиодных индикаторов состояния ШС и внутреннего звукового преобразователя
• Прибор имеет встроенный источник резервного питания. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора
• Для защиты от несанкционированного управления прибором предусмотрена блокировка органов управления паролем (комбинация из четырех кнопок)
• Обеспечивается работа с токопотребляющими извещателями с напряжением питания 10-25 В
• Есть два выхода 12 В (отключаемый и неотключаемый) для питания извещателей, защищённые от короткого замыкания
• Добавлена возможность подключения к прибору пожарной системы речевого оповещения "Рокот", светозвукового оповещателя "Призма-200И"
• Реализована возможность программирования каждого ШС отдельно. Программирование осуществляется с помощью программы KeyProg, запрограммированные параметры переносятся в прибор с помощью USB-программатора или электронного ключа переноса данных Touch Memory
• Прибор оснащен эргономичной пленочной клавиатурой
• Тампер подключается в виде отдельного канала, не занимая ШС
